Los problemas de embalaje suelen aparecer cuando el diseño de la protección se aborda como una fase secundaria del proyecto. Daños en transporte, reprocesos, devoluciones o tiempos muertos tienen su origen, en muchos casos, en una definición incompleta del riesgo logístico y operativo y en soluciones que no controlan el comportamiento real de la pieza durante su manipulación y transporte.
El embalaje de protección en espuma debe entenderse como un sistema mecánico pasivo, diseñado para inmovilizar la pieza, repartir cargas, absorber energía y mantener estas prestaciones de forma constante a lo largo del tiempo.
Esta guía aborda el diseño del embalaje de protección industrial en espuma desde un enfoque técnico. Podríamos decir que es un marco de decisión para diseñar soluciones de protección fiables, repetibles y escalables.
Qué es un embalaje de protección industrial y por qué falla con frecuencia
El objetivo de un embalaje de protección es controlar el movimiento y las cargas que recibe una pieza durante toda la cadena logística. Esto implica considerar impacto, vibración, compresión, entorno y operativa, y no limitar el diseño a una caída puntual o a una condición aislada.
Los fallos más habituales aparecen cuando:
- El embalaje se sobredimensiona para “asegurar”, generando rigideces excesivas.
- El diseño se centra únicamente en el impacto e ignora la vibración o giros inesperados.
- La geometría del inserto no controla el movimiento interno.
- El material se selecciona por costumbre o por precio, sin criterio funcional.
Un embalaje bien diseñado forma parte del sistema industrial y logístico, no actúa como un accesorio independiente.
Paso 1: Parametrizar correctamente la pieza a proteger
Cualquier solución de protección comienza con una caracterización rigurosa de la pieza. Las decisiones tomadas en esta fase condicionan todo el diseño posterior.
Geometría, masa y puntos críticos
Además de conocer dimensiones exteriores reales. Es imprescindible identificar:
- Distribución de masas.
- Centro de gravedad.
- Zonas estructuralmente frágiles.
- Zonas con filos, superfícies cortantes o zonas pontiagudas.
- Superficies funcionales que no deben recibir carga.
Una pieza con geometría irregular o masas concentradas requiere apoyos específicos. De lo contrario, la espuma trabaja fuera de su rango óptimo y pierde eficacia.
Restricciones de superficie y acabado
En muchas aplicaciones industriales, el daño no es su rotura, sino deterioro superficial:
- Piezas pintadas o lacadas.
- Superficies ópticas.
- Componentes mecanizados de precisión.
Aquí entran en juego materiales y configuraciones que eviten marcas, fricción excesiva o transferencia de partículas durante el transporte y la manipulación. También para estas circunstancias concretas, hay espumas específicas.
Requisitos especiales
Desde el inicio deben definirse requisitos como:
- Protección ESD, antiestática o conductivas en componentes electrónicos.
- Condiciones de limpieza o baja generación de partículas.
- Compatibilidades químicas con aceites, grasas o atmósferas específicas.
- Espumas con aditivos retardantes de llama (FR o FM)
Estos condicionantes afectan tanto al material como al proceso de fabricación del inserto
Paso 2: Definir el perfil de riesgo logístico real
El riesgo es operativo, no teórico. Y debe definirse antes de diseñar.
Impacto y manipulación
Las caídas reales no son ensayos de laboratorio ideales. Intervienen manos, carretillas, mesas, cintas y cambios de nivel. El embalaje debe responder a impactos reales y repetidos, no solo a un evento puntual.
Vibración y fatiga
Uno de los errores más comunes es infravalorar la vibración. Muchas piezas no se rompen por impacto, sino por microdegradación progresiva del material de protección. La resiliencia y la capacidad de recuperación elástica son críticas en transporte prolongado.
Compresión y apilado
El embalaje debe mantener su función bajo carga:
- Apilado en almacén.
- Presión constante durante semanas.
- Deformación permanente del material.
Un diseño correcto contempla la pérdida de prestaciones con el tiempo.
Ambiente
Temperatura, humedad, polvo o almacenamiento prolongado influyen directamente en el comportamiento de la espuma. El entorno define qué materiales son válidos y cuáles no.
Paso 3: Selección de la espuma. Material, densidad y estructura
La selección del material debe responder a criterios funcionales ligados al riesgo definido.
Materiales: criterio de uso
Según aplicación, pueden emplearse:
- Espumas de polietileno (reticuladas o no) cuando se requiere estabilidad dimensional y repetibilidad.
- Espumas base EVA cuando se necesita mayor elasticidad o un contacto superficial más controlado.
- Poliuretanos flexibles en aplicaciones con absorción suave.
- Espumas PE alta densidad en sistemas industriales retornables con alta durabilidad.
La elección debe basarse en la función que debe cumplir el material dentro del sistema de protección.
Densidad y rigidez
Más densidad no significa más protección. Una espuma demasiado rígida transmite energía a la pieza; una demasiado blanda permite movimiento. El equilibrio depende de masa, geometría y riesgo definido.
Celda cerrada vs celda abierta. Estructura celular
La celda cerrada ofrece:
- Resistencia a la humedad.
- Limpieza.
- Generación de partículas.
- Estabilidad dimensional.
La celda abierta puede ser válida en aplicaciones concretas, pero requiere una evaluación más cuidadosa del entorno y del ciclo de uso.
Protección ESD
La protección electrostática debe aplicarse cuando existe riesgo real. Su uso debe basarse en resistividad, entorno y ciclo de vida del embalaje, evitando soluciones sobredimensionadas o innecesarias.

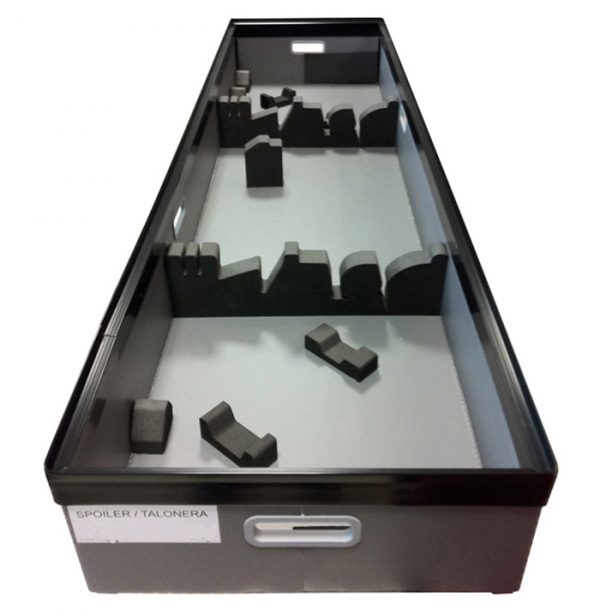

Paso 4: Diseño del inserto de protección
Aquí el embalaje deja de ser material y pasa a ser ingeniería aplicada. El inserto define el comportamiento real del sistema de protección. Una buena espuma pierde eficacia si la geometría no acompaña.
Zonas de apoyo y bloqueo
El diseño debe:
- Controlar el movimiento en los tres ejes.
- Repartir cargas.
- Evitar concentraciones de tensión.
La pieza debe “reposar” en el inserto, no flotar.
Tolerancias y repetibilidad industrial
El diseño debe funcionar en serie, con distintos operarios y ciclos repetidos. Tolerancias excesivamente ajustadas generan problemas operativos; tolerancias laxas permiten movimiento indeseado.
Capas funcionales
En determinadas aplicaciones conviene separar funciones:
- Capa estructural que absorbe energía.
- Capa de fricción o ajuste.
- Capa superficial que protege acabados.
Diseño orientado a la operativa
El embalaje debe facilitar el trabajo en planta:
- Rapidez de embalado.
- Control visual.
- Reducción de errores humanos.
Un buen diseño mejora tanto la protección como la eficiencia operativa.
Paso 5: Validación del embalaje antes de escalar
La validación confirma que el diseño cumple los criterios definidos antes de escalar.
Selección de ensayos
Según el riesgo, pueden ser necesarios ensayos de:
- Impacto.
- Vibración.
- Compresión.
- Ambiente.
No todos son necesarios siempre. Lo importante es elegir los adecuados o relevantes para la aplicación concreta.
Criterios de aceptación
Antes de ensayar deben definirse criterios claros:
- Qué se considera válido.
- Qué se considera fallo.
- Qué variables se miden.
Sin criterios definidos, no existe validación técnica.
Paso 6: Estandarización, retornables y coste total
Una vez validado el diseño desde el punto de vista técnico, el embalaje de protección entra en una segunda dimensión. Su comportamiento en el tiempo y su integración en el sistema industrial.
En este punto, las decisiones afectan directamente a costes operativos, complejidad logística y escalabilidad. Pensar en estandarización, retornabilidad y coste total permite mantener la protección de forma consistente a lo largo del ciclo de vida del embalaje.
Retornables vs desechables
El embalaje retornable tiene sentido cuando:
- Hay volumen significativo.
- Hay ciclos repetidos.
- Se controla la logística inversa y se valida su viabilidad.
La evaluación debe realizarse en coste total y no en coste unitario.
Mantenimiento y reposición
Un buen diseño permite:
- Sustituir solo partes dañadas.
- Mantener prestaciones en el tiempo.
Esto reduce incidencias y prolonga la vida útil del sistema.
Familias de embalajes
Diseñar familias de insertos para varias referencias reduce complejidad, estandariza procesos y facilita el escalado sin comprometer la protección.
Checklist final de diseño de embalaje de protección industrial
Antes de pasar a producción, conviene tener definidas:
- Caracterización completa de la pieza.
- Perfil de riesgo logístico.
- Selección justificada de material y densidad.
- Geometría y tolerancias del inserto.
- Criterios de validación claros.
- Estrategia de uso (retornable/desechable) y mantenimiento..
Si estás evaluando o rediseñando un embalaje de protección industrial, una checklist técnica de diseño ayuda a no dejar variables críticas fuera desde el inicio.
Cuando el embalaje de protección industrial se diseña con criterio técnico, deja de ser un foco de incidencias y se convierte en un elemento estable del proceso productivo y logístico. La diferencia está en cómo se define, se diseña y se valida el sistema de protección.
