Lorsqu’un dispositif médical quitte le laboratoire ou la chaîne de montage, il entre dans la phase la plus délicate de son parcours : le transport. Une bosse, une vibration continue ou une variation thermique peuvent altérer les calibrages, marquer les boîtiers, casser des composants ou des produits. Chez ZFoam, nous concevons et transformons des mousses techniques qui transforment une valise, une boîte ou un conteneur en une protection sur mesure pour les dispositifs médicaux et leur chaîne d’approvisionnement.
Notre approche est pratique : nous choisissons le matériau, ajustons la densité et l’épaisseur, définissons les géométries des inserts (lit, alvéoles, berceau, séparateurs) et appliquons des processus contrôlés (jet d’eau 2D/3D, CNC, découpe, laminage, thermoformage). Il en résulte des solutions reproductibles, propres et traçables.
Pourquoi les mousses sont-elles indispensables pour le transport des dispositifs médicaux ?
Vibrations, chocs et contrôle de la température
Le risque ne réside pas uniquement dans les « chocs importants » ; les micromouvements qui génèrent des jeux, les chocs qui dépassent la plage élastique du matériau et la fatigue due aux vibrations sont également importants. À cela s’ajoutent les variations de température et d’humidité pendant le transport ou le stockage. C’est pourquoi la conception de la protection interne doit tenir compte des éléments suivants :
- Amortissement et répartition des charges : choisir une mousse avec le module et la compressibilité appropriés pour dissiper l’énergie sans s’affaisser.
- Stabilité dimensionnelle et faible « compression set » : l’insert doit conserver sa forme après de multiples utilisations.
- Compatibilité superficielle : éviter les migrations, les marques ou les détachements ; faciliter le nettoyage rapide.

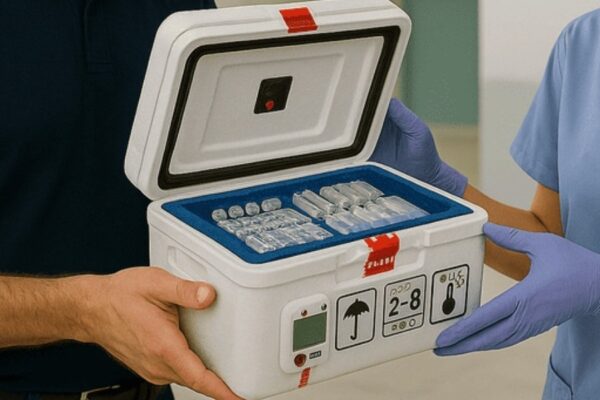

- Contrôle thermique le cas échéant : combinaisons avec des conteneurs isothermes.
Grâce à des inserts en mousse bien conçus, nous réduisons les dommages et accélérons le montage (l’équipement « s’emboîte » du premier coup), améliorant ainsi les temps de mise en place en salle d’opération, en laboratoire ou sur le terrain.
Normes et bonnes pratiques à connaître (GDP, ISO 13485)
L’emballage des dispositifs médicaux doit être conforme aux normes suivantes : GDP (Good Distribution Practice), ISO 13485 (systèmes de gestion de la qualité pour les produits médicaux) ou ISO 11607 (emballages pour produits médicaux stérilisés par terminal). Tous les inserts ne sont pas des emballages stériles, mais
ils doivent faciliter :
- La traçabilité et l’identification (code couleur, gravure laser, QR/Datamatrix)
- La répétabilité (tolérances étroites, contrôle des processus) et la propreté
- La documentation technique pour la validation par le client et le contrôle des modifications.
Types de mousses et comment choisir la mousse appropriée
Avant d’entrer dans les détails, voici un comparatif visuel des types de mousse les plus courants et de leur utilisation dans les équipements médicaux.
| Type de mousse | Propriétés remarquables | Avantages | Dispositifs/Utilisations courantes |
|---|---|---|---|
| PE réticulé (Plastazote® / Evazote®) | Cellules fermées ; faible absorption d’eau ; dimensionnellement stable | Haut pouvoir amortissant ; léger ; nettoyage facile ; options FR/métallisé | Kits chirurgicaux, instruments, diagnostics portables, protections pour prothèses |
| PU souple | Cellule ouverte ; haute absorption des chocs | Excellent rembourrage ; bonne dissipation de l’énergie ; économique | Rembourrages de protection, rembourrages intérieurs, équipements non exposés à l’humidité |
| PE ESD – CN – AS (antistatique / dissipatif / conducteur) | Cellule fermée ; propriétés antistatiques, ESD, CN | Protège les composants électroniques sensibles ; réduit les | Cartes, capteurs, modules électroniques d’appareils médicaux |
| Mousses PE / PNR (support isotherme) | Cellules fermées ; excellente isolation thermique | Léger ; économique ; utile comme conteneur extérieur | Emballage isotherme pour consommables, réactifs et accessoires (avec PCM/Ice packs) |
Remarque : l’adéquation finale dépend de l’appareil, des réglementations applicables et des validations du client.
Mousses de polyéthylène réticulé : Plastazote® et Evazote®
Les mousses PE/EVA réticulées à cellules fermées (moussées physiquement) sont la norme pour les inserts de précision. Elles offrent une faible absorption d’eau, une surface propre, une excellente usinabilité par CNC/jet d’eau et une grande stabilité. Elles sont disponibles en grades FR/FM et en versions bicolores pour l’inspection visuelle. Applications typiques : kits chirurgicaux, instruments, protections de prothèses/implants et diagnostics portables.
Autres mousses telles que le polyuréthane et options durables
- PU souple (cellules ouvertes) : excellent rembourrage pour l’absorption des chocs ; idéal comme couche « souple » lorsqu’il n’y a pas d’exposition à l’humidité.
- Options ECO : gammes avec contenu recyclé/certifié ou à base biologique, et papiers moussés de nouvelle génération pour réduire l’empreinte écologique et faciliter le recyclage de l’ensemble de l’emballage.
Avantages des mousses
- Protection mécanique : elles amortissent les chocs et les vibrations et éliminent les jeux.
- Poids et coût logistique : matériaux légers qui réduisent la consommation de carburant et les frais de transport.
- Réutilisabilité : conçues pour de multiples cycles, avec une faible compression.
- Compatibilité : surfaces propres, faibles émissions de COV et bonne résistance chimique.
- Personnalisation totale : géométries sur mesure, codage par couleurs, gravure laser/impression pour la traçabilité et le contrôle des kits.
Notre expertise en ZFoam : des solutions sur mesure
Des matériaux et des processus de fabrication qui font la différence
Nous intégrons la sélection des matériaux et la transformation dans la même entreprise. Nous combinon jet d’eau 2D/3D, CNC, découpe, thermoformage et laminage pour obtenir un ajustement parfait. Le prototypage rapide nous permet de valider les géométries, les tolérances et l’ergonomie d’utilisation (poignées, passages de câbles, zones de « clic »). Si nécessaire, nous intégrons des couches mixtes (ESD + confort, ou isothermie + support) et des adhésifs techniques.
Avantages pour votre entreprise
- Réduction des dommages et des retours : inserts qui répartissent les charges et empêchent les micromouvements.
- Configuration plus rapide : chaque pièce a son « emplacement » ; montage et remballage intuitifs.
- Conformité facilitée : conception orientée vers l’audit et la documentation.
- Marque et réputation : présentation soignée, identification claire et sensation de qualité.
Renforcez la sécurité de votre chaîne d’approvisionnement
Le transport est aussi important que la conception du dispositif lui-même. Si vous avez besoin d’inserts en mousse alliant protection, rapidité d’utilisation et conformité, veuillez nous faire part de votre situation. Chez ZFoam, nous transformons votre besoin en un prototype validable et en un plan d’industrialisation prêt pour la production.
Souhaitez-vous en discuter Notre équipe technique peut examiner votre dispositif, vous proposer des matériaux et vous envoyer un plan de découpe avec des délais et des coûts clairs.
